Stół roboczy AL-T

Stół roboczy AL-T

Uniwersalne stanowisko ze stołem roboczym

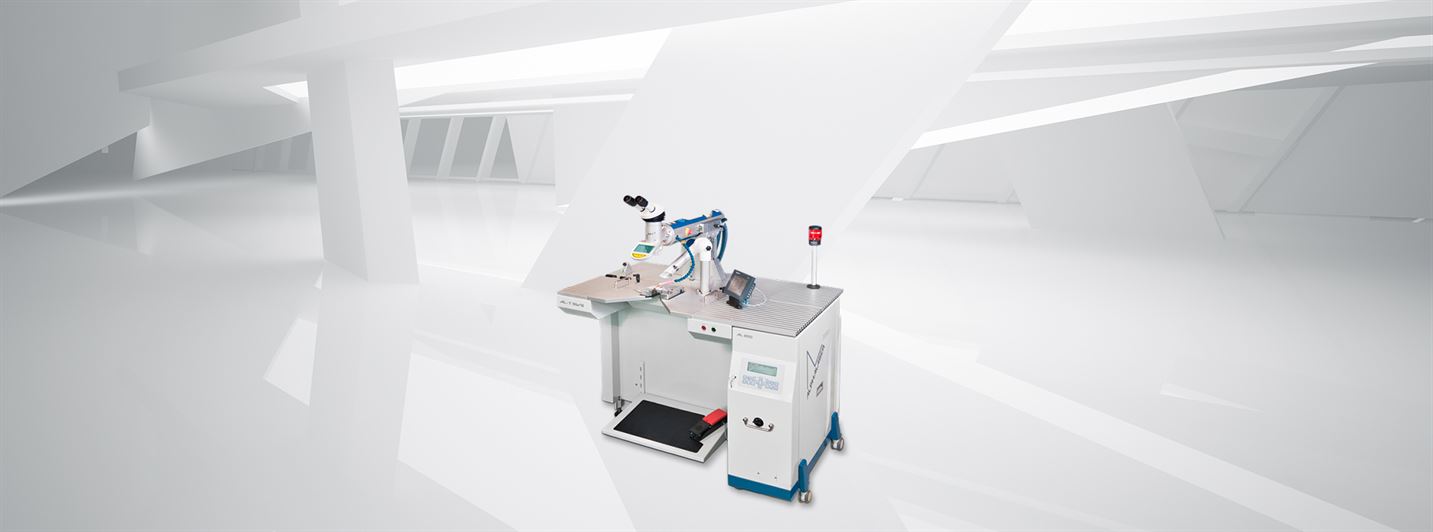

Stół roboczy AL-T jest stosowany, gdy wymagane jest spawanie szerokiej gamy przedmiotów. Elastyczna głowica laserowa może być obracana o 360° w uchwycie rezonatora AL-T i może być zamocowana w dowolnym położeniu w zakresie obrotu.

Dzięki otwartym systemom Alpha Laser możemy napawać małe, duże lub długie elementy. Nasze spawarki laserowe doskonale sprawdzają się w produkcji narzędzi i form, precyzyjnych naprawach, produkcji komponentów medycznych i czujników oraz obróbki blach.

Stół roboczy AL-T Basis został opracowany do użytku z laserami Alpha Laser AL Series i umożliwia pracę bez ograniczeń. Na stole spawalniczym obrabiany przedmiot można przesuwać w trzech liniowych osiach ruchu: X, Y, Z.
Dostępna jest opcjonalna oś obrotowa, którą można przechylić do 90 ° i umożliwia spawanie części cylindrycznych.

Dane techniczne AL-T BASIS AL-T BASIS C AL-T 500
Wymiary zewnętrzne
Wymiary (szer. | dł. | wys.) 950 x 1250 x 850 mm 950 x 1250 x 850 mm 1200 x 1360 x 1260 mm
Waga 230 kg 230 kg 550 kg
Płyta montażowa 800 x 740 mm
(Wysokość nad ziemią: 830 mm)		 800 x 740 mm
(Wysokość nad ziemią: 830 mm)		 600 x 475 mm
(Wysokość nad ziemią: min/max 710/1030 mm)
Waga przedmiotu obrabianego max. 100 kg max. 100 kg max. 400 kg
Obszar pracy
Osie maszyny X, Y, Z, opcjonalnie oś obrotowa.
Prędkość ruchu (X, Y, Z) max 25 mm/s max 25 mm/s max 25 mm/s
Zakres ruchu (X, Y, Z) 400 x 210 x 300 mm 400 x 210 x 300 mm 490 x 400 x 350 mm (oś Z można rozszerzyć do 500)
Połączenia zewnętrzne
Połączenie elektryczne 200-240 V / 50-60 Hz / 16 A lub 3 x 400 V / 50-60 Hz / 3 x 16 A Zasilanie elektryczne przez system laserowy 3 x 400 V / 50–60 Hz / 3 x 16 A lub 3 x 400 V / 50-60 Hz / 3 x 32 A (w zależności od lasera)
Odciąg Zewnętrzny Zewnętrzny Zintegrowany (filtr H14) lub zewnętrzny
Sposób sterowania Joystick, wielofunkcyjny przełącznik nożny Joystick, wielofunkcyjny przełącznik nożny lub ekran dotykowy systemu laserowego Joystick, wielofunkcyjny przełącznik nożny, oprogramowanie WINLaserNC
Opcjonalnie Moduł osi obrotowej z uchwytem, obracalny
Magnetyczny uchwyt przedmiotu obrabianego do swobodnego pozycjonowania przedmiotów
Przegub uchylny rezonatora - można go odchylić o 30 ° w dół lub o 10 ° w górę		 Moduł osi obrotowej z uchwytem, obracalny
Magnetyczny uchwyt przedmiotu obrabianego do swobodnego pozycjonowania przedmiotów
Dostarczany również bez płyty roboczej		 Moduł osi obrotowej z uchwytem, obracalny
Magnetyczny uchwyt przedmiotu obrabianego do swobodnego pozycjonowania przedmiotów
LAfet® - programowalny laserowy system podawania drutu
Oprogramowanie WINLaserNC do trybu automatycznego dla produkcja części seryjnych
Dokładność pozycjonowania +/- 0,05 mm
Poprawiona dokładność +/- 0,01 mm
