Spawarka laserowa ALFlak

Spawarka laserowa ALFLAK

Spawaj bez konieczności zmiany pozycji

Ramię spawarki laserowej ALFlak może z łatwością osiągnąć pozycję spawalniczą, nawet przy naprawach dużych form i narzędzi. Napoiny długości do 500 mm są możliwe bez przerywania procesu spawania.

Spawanie laserowe nigdy nie było tak łatwe ani wszechstronne.

Twoja korzyść: proces spawania laserowego można wykonać bez ciągłego przesuwania.

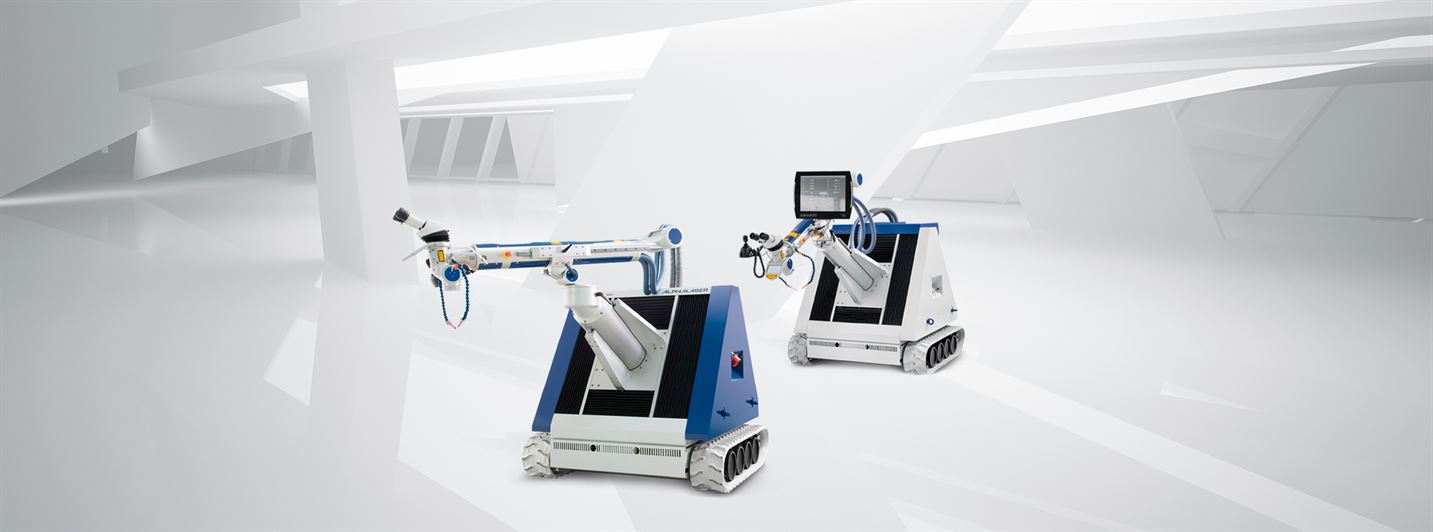

Spawarka laserowa ALFlak jest dostępna w dwóch wersjach: na podwoziu gąsienicowym lub stacjonarnej.

Możesz wybrać źródła laserowe Nd:
- YAG 200 W, 300 W lub 500 W
- lasery włóknowe o mocy wyjściowej 300, 450, 600 lub 900 W.

Jeśli twoje potrzeby wzrosną, możesz wyposażyć swój ALFlak w źródło laserowe 300 W lub 450 W, aby podwoić moc wyjściową.

Dane techniczne ALFlak 200 ALFlak 300 ALFlak 300F ALFlak 450F ALFlak 600F ALFlak 900F
Laser
Typ lasera/długość fali Nd:YAG, 1064 nm Nd:YAG, 1064 nm Laser włóknowy, 1070 nm Laser włóknowy, 1070 nm Laser włóknowy, 1070 nm Laser włóknowy, 1070 nm
Średnia moc urządzenia 200 W 300 W 300 W 450 W 600 W 900 W
Moc CW 300 W 450 W 600 W 900 W
Moc wiązki światła 9 kW 9 kW 3 kW 4.5 kW 6 kW 9 kW
Energia impulsu światła 90 J 90 J 30 J 45 J 60 J 90 J
Czas trwania impulsu 0.2 – 20 ms 0.2 ms – CW
Częstotliwość impulsu 100 Hz 100 Hz
Tryb pracy Pulsacyjny Pulasacyjny CW
Średnica wiązki laserowej 0,2 – 2,0 mm / 0.01–1.0 mm z opcją spawania w skali mikro 0.3 – 4.0 mm
Długość ogniskowa 150 mm
Kształtowanie impulsu Regulacja krzywej mocy w impulsie laserowym
Wyświetlacz i obsługa Wyświetlacz z klawiaturą membranową. Parametry lasera można również ustawić za pomocą wielofunkcyjnego przełącznika nożnego. Oprogramowanie WINLaserNC za pośrednictwem zewnętrznego komputera. Wyświetlacz dotykowy. Parametry lasera można również ustawić za pomocą wielofunkcyjnego przełącznika nożnego. Oprogramowanie WINLaserNC za pośrednictwem ekranu dotykowego.
Okular mikroskopu Mocowanie mikroskopu LEICA powiększenie 10x, Opcjonalnie 16x
Przestrzeń robocza
Prędkość ruchu (X, Y, Z) 0 – 25 mm/s
Zakres ruchu (X, Y, Z) 340 x 320 x 420 mm
Najniższy punkt pracy 200 mm 565 mm
Najwyższy punkt pracy 1500 mm 1780 mm
Ugięcie ramienia 1500 mm 1400 mm
Wymiary zewnętrzne
Wymiary (szer. | dł. | wys.) 1200 x 1200 x 1100 mm 1200 x 1030 x 1150 mm
Waga Z gąsienicą około. 850 kg, bez gąsienicy 550 kg Z gąsienicą około. 910 kg, bez gąsienicy 610 kg
Połaczenia zewnętrzne
Połączenie elektryczne 3 x 400 V / 50–60 Hz / 3 x 16 A
Opcjonalnie Obiektyw z funkcją obrotu i pochylania
Funkcja mikro spawania
Moduł osi obrotowej z uchwytem, odchylany, do obrotu poziomego i pionowego
System TV do demonstracji i obserwacji procesu spawania
Programowalny laserowy system podawania drutu LAfet®		 Obiektyw z funkcją obrotu i pochylania
Funkcja mikro spawania
Moduł osi obrotowej z uchwytem, odchylany, do obrotu poziomego i pionowego
System TV do demonstracji i obserwacji procesu spawania
Programowalny laserowy system podawania drutu LAfet®		 Obiektyw z funkcją obrotu i pochylania z chłodzeniem wodnym
